SY-XJ55-2電池巡檢單元模塊說明

一、概述

　　SY-XJ55-2電池巡檢模塊是對蓄電池在線檢測的一種設備，單一模塊可采55節2V電池，采用高精度A/D及CPU控制，采用數字口與上位機通訊，采樣回路與數字口隔離，因此該模塊采樣精度高，采樣速度快，可靠性高，可2個模塊并聯使用，達到110節電池巡環檢測。

二、使用方法

　　電池巡檢單元模塊為板后安裝，見圖一外形尺寸和面板示意圖

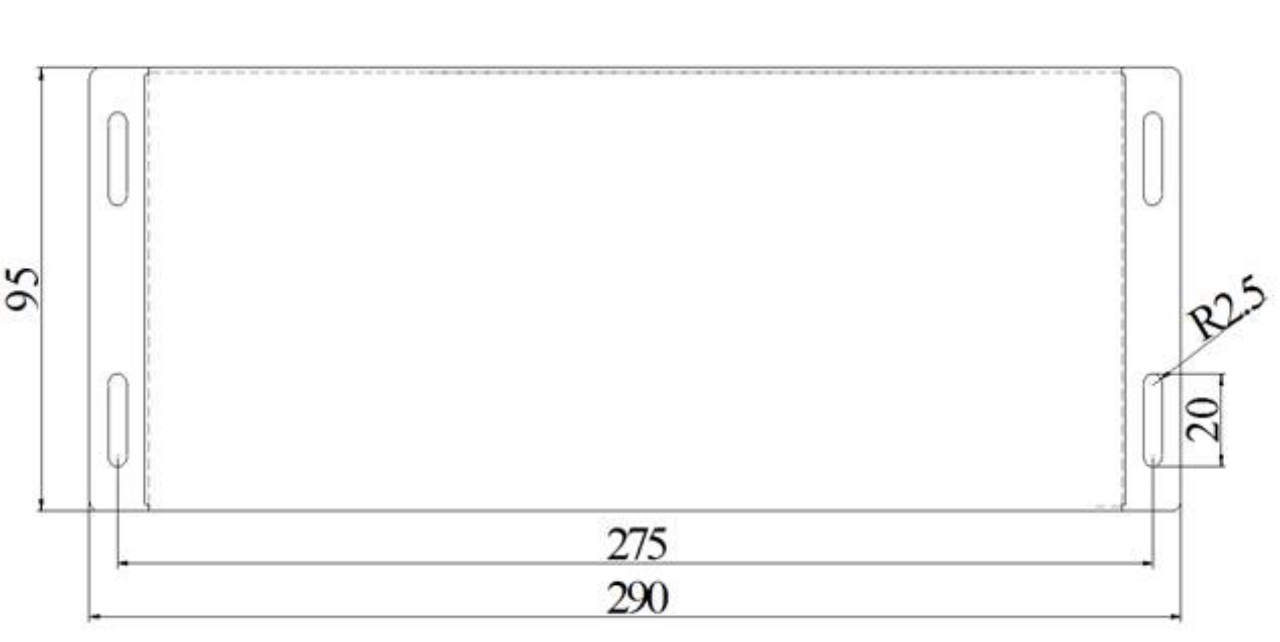

圖一 外形尺寸 單位mm

面板示意圖

端口定義：

接線方法：

　　工作電源接入控母；該模塊有防反接功能，如果電源接線不正確，電源指示燈將不亮；

　　只有接線正確后，紅色的電源指示燈將被點亮。

　　溫度探頭可用屏蔽線接入電池柜內；

　　485A及485B對應接入監控的內部通訊的485A及485B；如果與上位監控正常通訊時，工作指示燈將閃爍，說明此時通訊正常；如果工作指示燈常亮或常滅說明模塊與監控之間沒有通訊上。

　　該模塊內部有看門狗防止模塊工作不正常，同時還備有復位按鍵，如有需要可以按下復位按鍵，使該模塊重新開始工作。

　　該模塊的地址編碼開關是針對使用多個電池巡檢模塊用的，具體設置請參考模塊面板的地址編碼圖；當系統只使用一個電池巡檢模塊時，按照地址表編碼上的“1”設置。

　　電池接入請從***節開始順序往下接，如接錯，將損壞采樣模塊；

　　電池巡檢儀的接口定義和接線方法：

　　B-接第1節電池的負極；

　　B1接第1節電池的正極；

　　B2接第2節電池的正極；

　　……

　　B18接第18節電池的正極；

　　……

　　B55接第55節電池的正極；

三、主要技術參數：

　?。?、***采樣節數：55節

　　2、單電壓采樣范圍：1-5V

　　3、溫度采樣范圍：-20℃∽99℃

注意事項：

　　在接入模塊時，請先將該模塊電源切斷，在采樣插頭處用萬用表校驗每節電池正負極有無接反，***節電源負極與***一節電池正極電壓是否正常，如正常，再將電池采樣接頭插入采樣接口，請仔細檢查兩個插頭有無插錯位置，確認后，將供電電源接入。如果數字口正確接入，2分鐘后在監控器上就能查看電池單體電壓。
