1.1功能簡介

SD-DCXJ/55模塊負責采集單體電池電壓、電池組溫度，并通過RS485接口將數據上傳到監控主機。SD-DCXJ/55主要功能如下。

檢測55節單體電池電壓。

檢測2個電池組溫度。

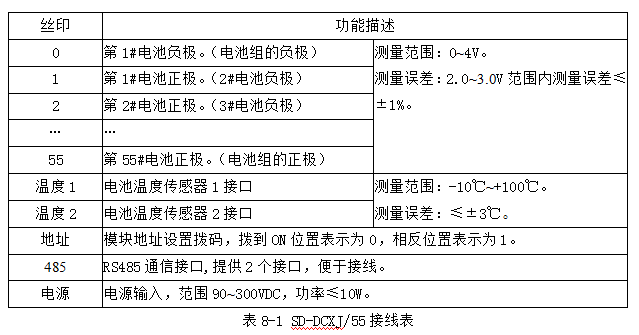

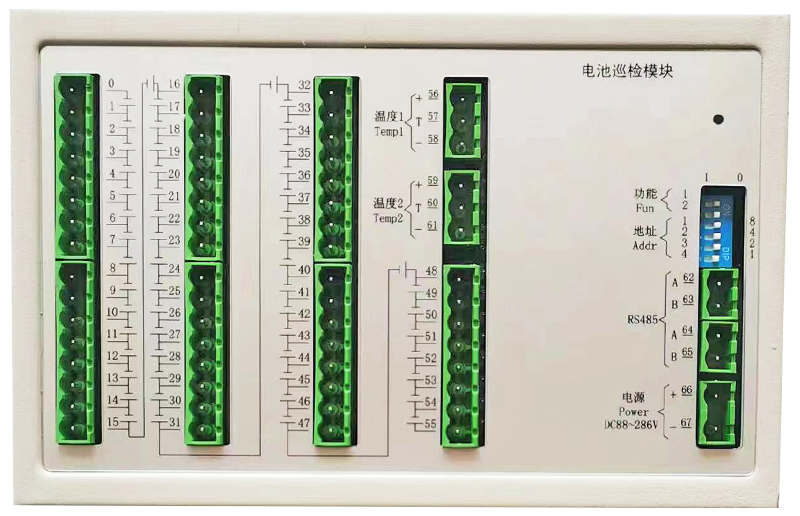

1.2裝配圖與接線表

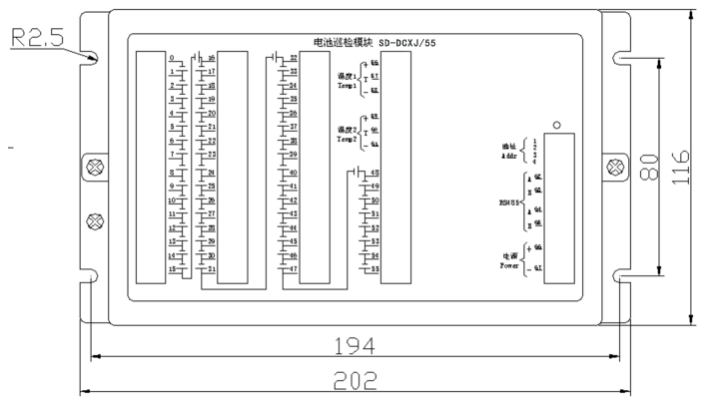

圖8-1 SD-DCXJ/55裝配圖

1.3電池接線

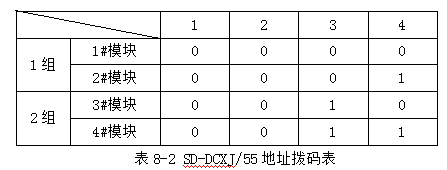

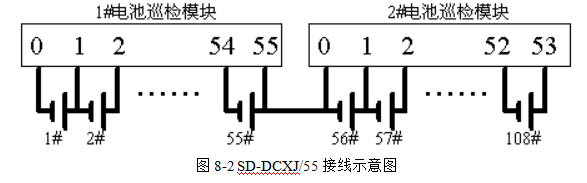

  每臺SD-DCXJ/55模塊能檢測55節標稱值為2V的電池電壓。電池節數大于55節時，使用2臺SD-DCXJ/55模塊。圖7-2為檢測108節電池時SD-DCXJ/55接線示意圖。圖7-2為SD-DCXJ/55地址撥碼表。

1.4 注意事項

在接通之前，還是有必要仔細確認接線，以防止危險。

溫度傳感器已經做好線，如果需要重新接線，一定要注意正確接線。

溫度傳感器接口信號線之間不能短路，不能與其他設備的溫度信號連接。

有電池巡檢模塊時，溫度傳感器用在電池巡檢模塊上。
