第一章  概述

一、前言

我司開發的SD-ZHCL模塊充分考慮到了電力系統應用的多樣性，其數據采集單元采用了模塊化設計思想，CPU處理單元采用高速運算芯片STM32系列，保證檢測電池電壓的快速性，而雙協議使主機與底層模塊可以自由組合。

二、模塊主要特點

SD-ZHCL模塊負責采集交流電壓、電池電壓、控母電壓、合母電壓、控母電流、電池電流、溫度及開關量輸入和開關量輸出，并通過RS485接口將數據上傳到監控主機。SD-ZHCL主要功能如下。

? 檢測2路交流電壓，可控制交流互投。

? 檢測2路控母電壓、2路電池電壓、2路合母電壓。

? 檢測2路控母電流、2路電池電流。

? 檢測2路電池溫度。

? 8路開關量輸出控制。

32路開關量輸入狀態檢測。

三、技術指標

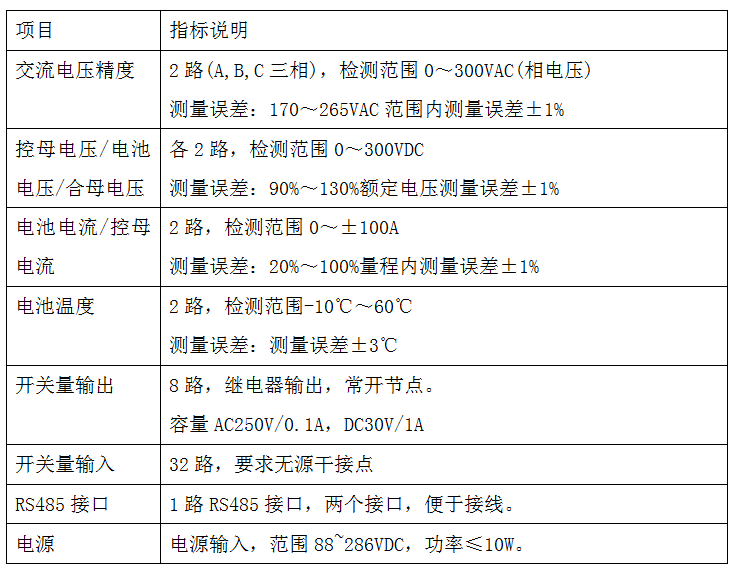

表 1-1 SD-ZHCL技術指標

第二章  模塊構成及功能說明

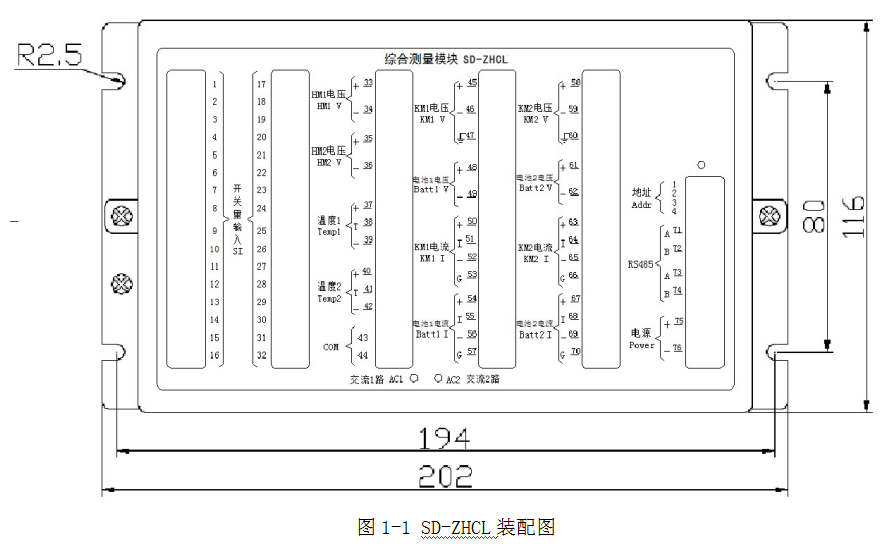

一、模塊外觀、外形尺寸及模塊開孔圖

注：尺寸：202*116*62.5mm 重量：1Kg

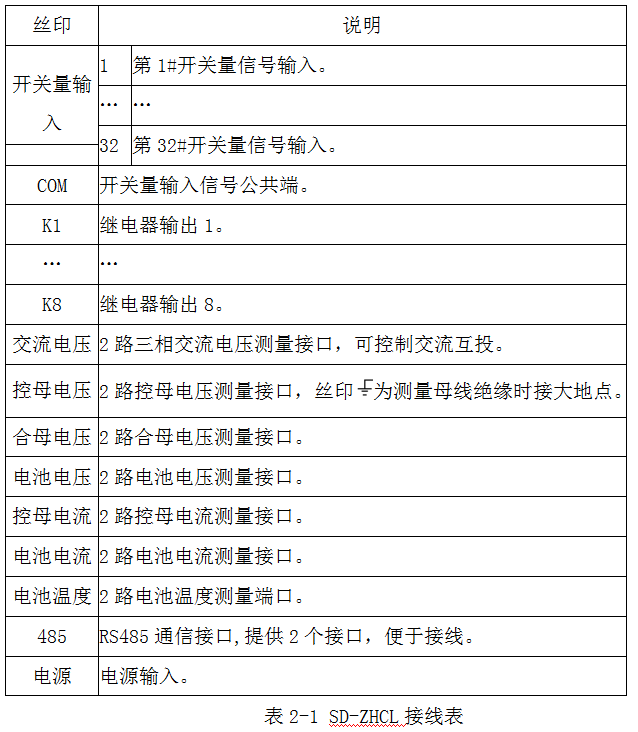

二、使用說明與接線表

2.1、絲印圖說明

2.2、電流傳感器接線

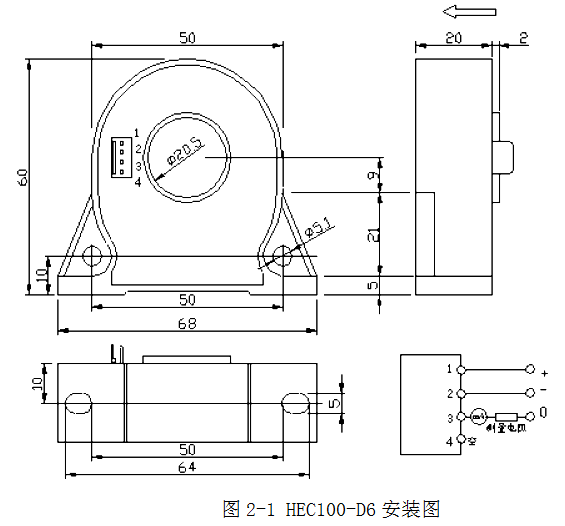

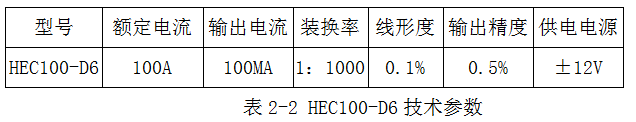

SD-ZHCL采用閉環型霍爾電流傳感器進行電流采樣，閉環型霍爾電流傳感器具有良好的線性度及精度，低漂移，響應時間快、頻帶寬，原、副邊之間高度絕緣。穿孔結構，無插入損耗，外殼符合UL94-V0標準。圖2-1為常用的100A量程電流傳感器HEC100-D6安裝圖。表2-2 為HEC100-D6技術參數。注：當需要使用輸出電流為20mA的傳感器時需要拆開機殼，將位號為B1H的撥碼開關的四個撥碼全部撥到左側。

ZHCL-3 2.0采用三芯塑銅屏蔽護套軟線連接到電流傳感器，連接到電流傳感器的3根線分別是：

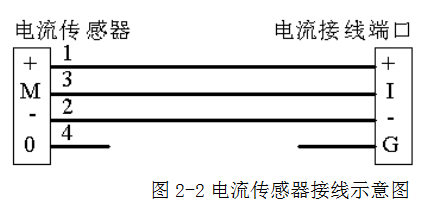

+12V、-12V、測量輸出。圖2-2為電流傳感器接線示意圖。

2.3、電池溫度檢測

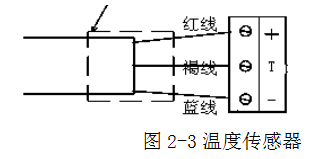

溫度傳感器為已做好的成品，使用時將溫度傳感器端子插到“溫度”采樣端口。圖2-3為溫度傳感器示意圖。

2.4開關量輸入檢測

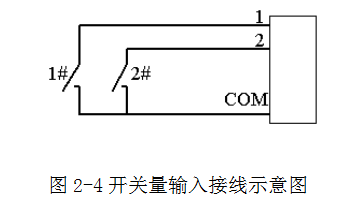

SD-ZHCL開關量輸入檢測使用光耦隔離檢測技術。開關量輸入節點要為無源節點。ZHCL-3 2.0標示有“開關量輸入”的接線端子為開關量輸入，標示有“COM”的接線端子為開關量輸入的公共端。圖2-4為開關量輸入接線示意圖。

2.5開關量輸出

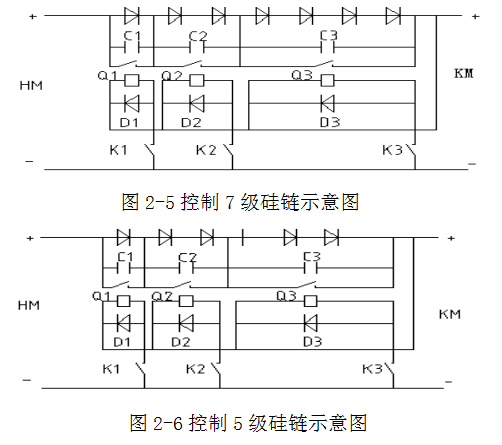

SD-ZHCL提供8個開關量輸出，繼電器結點容量AC250V/0.1A，DC30V/1A，建議節點容量不超過220VDC/50mA。8個開關量輸出的分別標示為K1~K8。開關量輸出定義由監控主機決定。其中K1、K2、K3可用于硅鏈控制。圖2-5為控制7級硅鏈?zhǔn)疽鈭D，圖2-6為控制5級硅鏈?zhǔn)疽鈭D。

2.6交流互投接線

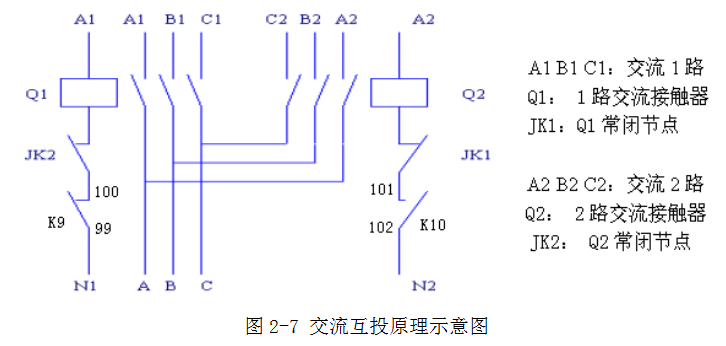

SD-ZHCL交流電壓測量采用三相三線制的接線方式，交流電壓不用經過其他轉換，直接接入交流電壓測量端口。在SD-ZHCL上印著 “交流1路” “交流2路” 標識的端口是交流電壓測量接入端口。在綜合測量模塊SD-ZHCL上印著“K9” “K10”標識的端口是交流互投接線端口。圖2-7 交流互投原理示意圖。

交流上電時，K9、JK2是常閉節點，Q1線圈加上交流電，Q1吸合，交流1路投入工作，Q1吸合的同時，JK1斷開，實現交流互鎖。當交流1路出現異常時，K9斷開，Q1線圈斷電，Q1斷開，交流1路切除，同時JK1吸合；經過4~6秒鐘后，此時，如果交流2路正常，K10吸合，Q2線圈加上交流電，Q2吸合，交流2路投入工作，Q2吸合的同時，JK2斷開。

第三章  環境要求及注意事項

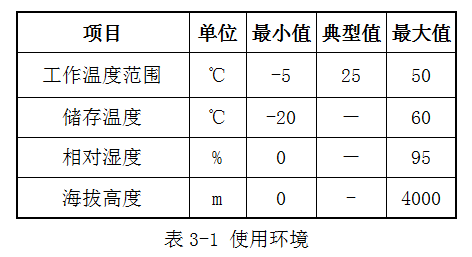

一、使用環境

二、注意事項

1、采集交流電壓、直流電壓，這些采集量信號強，容易產生干擾，走線要分別走線，不能與其他數據線混在一起。

2、盡管在設計時采取了防信號誤接措施，但是在接通之前，還是有必要仔細確認接線，以防止危險。

3、系統中有其他絕緣測試設備或者進行設備耐壓測試時，要將“控母電壓”采樣端子的與大地的連接斷開。

4、在通電之前，仔細檢查電流傳感器接線，發現電流傳感器溫度高，應立即斷開電源，檢查接線。注意電流傳感器原邊電流方向。

5、電流傳感器供電電源不能用做其他設備的供電電源。

6、溫度傳感器已經做好線，如果需要重新接線，一定要注意正確接線。溫度傳感器接口信號線之間不能短路，不能與其他設備的溫度信號連接。

7、有電池巡檢模塊時，溫度傳感器用在電池巡檢模塊上。

8、485A與監控主機485A連接，485B與監控主機485B連接。

9、為防止交流電壓測量值在交流告警點附近出現頻繁告警，在判斷時增加了5V的判斷閾值。例如：設置交流過壓告警值為420V，交流電壓超過420V，監控報出交流異常告警，只有交流電壓下降到415V以下時，交流異常告警才解除。
