產品介紹：

　　一、適用范圍

　　GZDW系列直流電源系統主要由智能高頻開關電源模塊、中央監控單元、免維護蓄電池和饋電回路等構成，具有重量輕、體積小、效率高、無污染等諸多優點，是傳統直流電源成套裝置的理想換代產品。主要適用于中小型發電廠、水電站、各類變電站、開閉所和其它使用直流設備的領域，如石化、礦山、鐵路、通訊、冶金、高層建筑等，作為高壓開關分合閘、繼電刨花、自動裝置、信號裝置等使用的操作電源及事故照明、控制用直流電源。

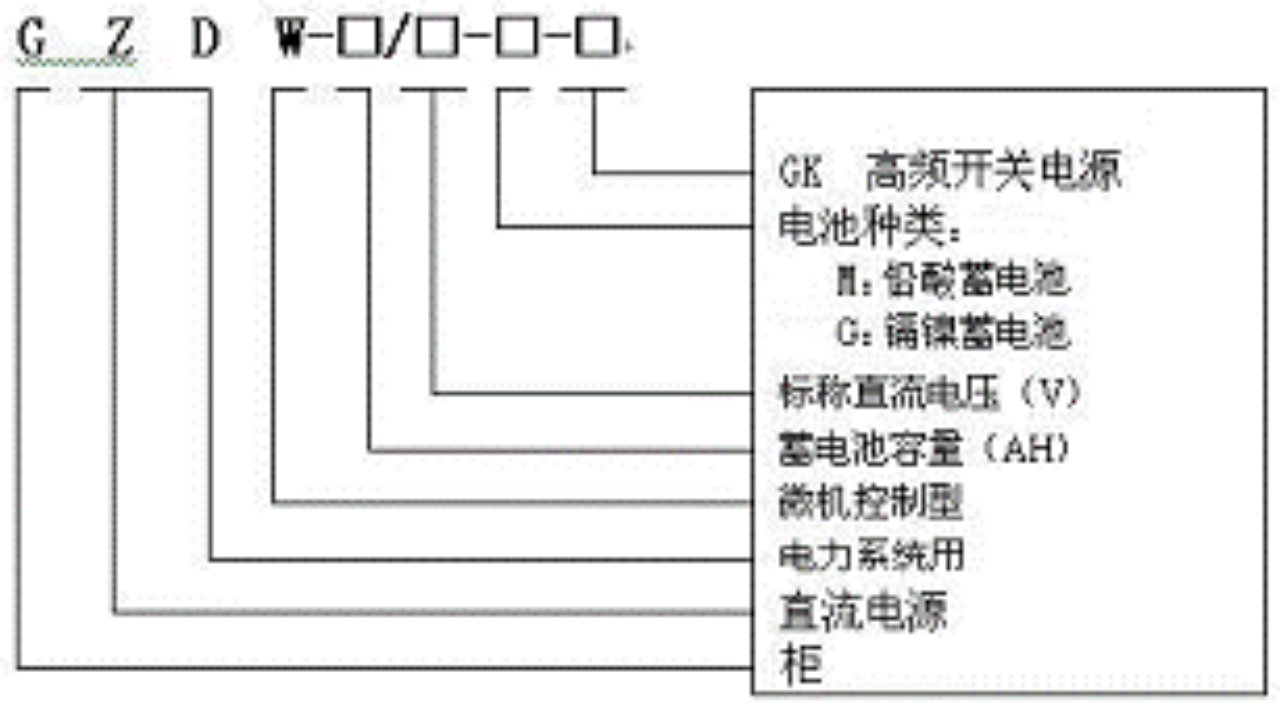

　　二、型號命名規則

　　如：GZDW—40AH/220V—M—GK表示額定電壓為220V，蓄電池容量為40Ah，電池種類為鉛酸蓄電池的高頻開關電源一體柜系統。

　　三、系統特點

　　l兩路交流輸入，能自動實現切換，可靠性高，系統運行穩定；

　　l采用開關電源技術，輸出紋波大大減小，有效的延長了電池的使用壽命；

　　l充電機與控制整流器采用相互獨立的方式，故障時充電機與控制整流器可以相互替換；

　　l采用高品質，高性能的中央監控單元，能可靠的進行數據采集和信號處理等；

　　l高頻開關電源采用N+1熱備份，使得任意一個模塊退出運行均不影響系統的正常運行，保證了整個系統的可靠性,可方便地滿足各種系統的要求；

　　l當中央控制系統故障退出時，充電及整流模塊能正常工作，確保供電系統能正常工作；

　　l通過中央監控系統實現蓄電池均充/浮充的自動轉換；

　　l嚴格按照蓄電池充電曲線對蓄電池進行充電，避免過充和欠充現象，能有效延長電池的使用壽命；

　　l可根據環境溫度及時調整充電電壓，使電池保持在***充電狀態；

　　l以特制的二極管整流模塊替代傳統硅鏈，確保降壓?jiǎn)卧母呖煽啃裕?/p>

　　l人機界面全中文顯示，界面友好，直觀形象，操作簡便；

　　l人機界面具有進行參數設置、狀態查詢、開關機控制等功能；

　　l開放式接口設計，具有強大的通訊功能，可通過微機通訊接口實現“遙信、遙測、遙控、遙調”功能，可根據用戶需要傳遞相應的實時數據和告警信息；

　　l可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。

　　l系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證；

　　四、環境條件

　　l安裝地點：室內安裝（也可裝于箱變）；

　　l環境溫度：-15℃~+45℃，***日溫差≤35℃；

　　l相對溫度：日平均濕度不大于90%，月平均濕度不大于85%；

　　l海拔高度：安裝地海拔高度不高于3000米；

　　l污染等級：≤3級，環境中無導電微粒，易爆塵埃；

　　l周?chē)諝猓簾o(wú)引起火災，無腐蝕金屬和破壞絕緣的氣體，有良好的空氣流動和散熱條件；

　　l安裝場所：應無劇烈振動和沖擊，地震烈度不超過8度，裝置的垂直傾斜度不超過5%；

　　五、輸入?yún)?shù)

　　交流輸入電壓：380VAC±15%

　　頻率：50 Hz±10%

　　功率因數：≥0.92

　　效率：≥94%

　　六、輸出參數

　　系統類別：220V系統/110V系統

　　直流額定電壓：220VDC/110VDC

　　輸出電壓范圍：198～286VDC/99～143VDC

　　輸出電流范圍：10A～400A

　　蓄電池的額定容量：10～3000Ah

　　紋波系數：≤0.05%

　　穩壓精度：≤±0.5%

　　穩流精度：≤±0.5%負載電流

　　負載調整率：≤±0.5%

　　電網調整率：≤±0.1%

　　電壓上升時間：3～8秒

　　輸出恒流范圍：10%～100%額定電流

　　溫度系數（1/℃）：≤0.2‰

　　均流特性：充電模塊間電流不均衡度≤±3%

　　噪聲：≤45dB
