第一章 SD-JLCL900  簡介

SD-JLCL900 是我公司專為 1000A 以下容量系統而設計的一款多功能交流測量模塊，能夠測量交流電壓、交流電流、有功功率、有功電能、功率因數、電網頻率，具有 RS485 接口與自動化系統連接。

1、系統技術指標與使用環

1.系統技術指標

    ?交流電壓測量精度：≤±0.5%

    ?交流電流測量精度：≤±1%

    ?有功功率測量精度：≤±1%

   ?有功電能測量精度：≤±1%

   ?功率因數測量精度≤±1%

   ?電網頻率測量精度：≤±0.5%

   ? 電源輸入范圍： DC90-300V 或AC220±15%V

   ? 絕緣電阻： ≥20MΩ

 絕緣強度：交流電壓采樣對地、輸入對地施加2.1KVAC，漏電流小于5mA，時間1min 無飛弧無閃絡；通信口對地施加0.5KVAC，漏電流小于2mA，時間1min 無飛弧無閃絡

1.2 系統使用環境

? 在海拔2000米以下工作。

? 工作環境溫度為－20℃～＋45℃，設備存儲的環境溫度允許為－40℃～＋60℃。

? 環境最大相對濕度不超過90%（環境溫度25℃）。

? 運行地點無導電塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸汽。

? 在室內場合下使用。

? 不符合以上條件的特殊使用單位應在定貨時提出，以保證本產品能夠可靠地工作。

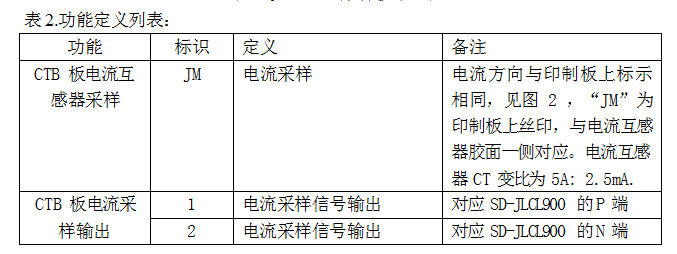

2、模塊外形及接口定義

3、電流采樣接線

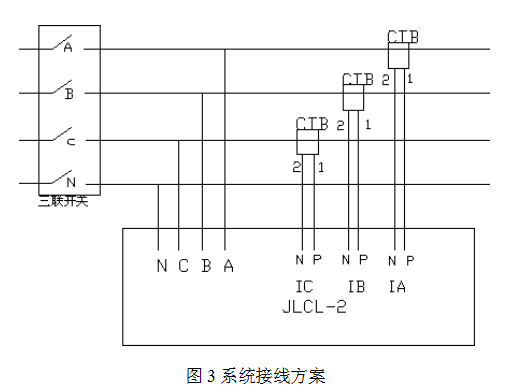

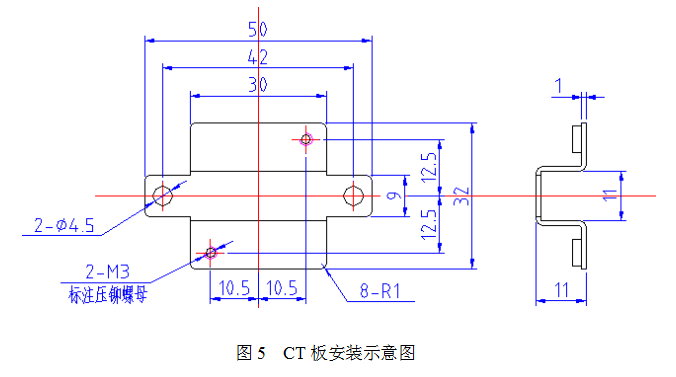

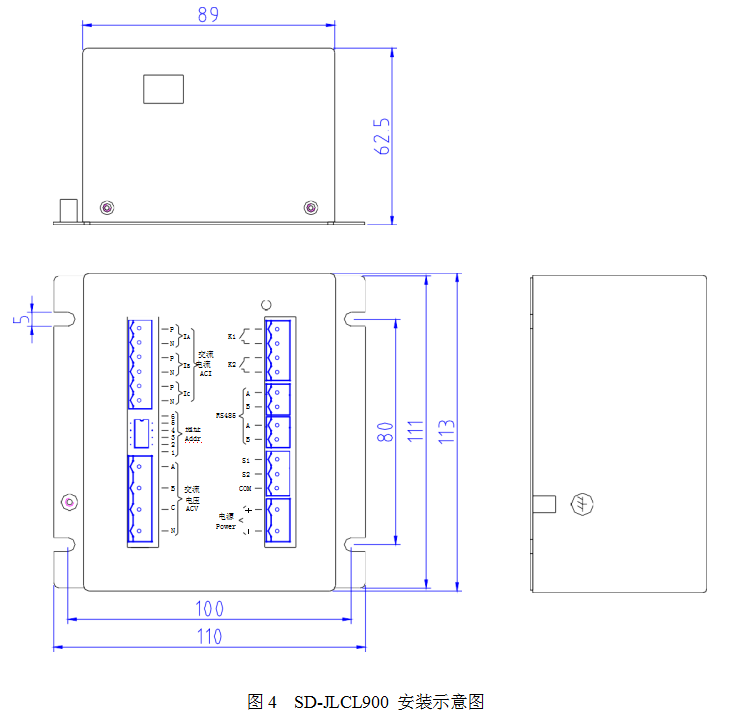

4、接線方案與安裝示意圖

第二章 注意事項

1、 交流 A、B、C、N 各相接線需與接線圖完全一致，否則測量值異常。

2、 交流電流采樣裝置 CTB 的接線需正確，電流方向需與圖 2 中標示方向一致，各相采樣信號輸出線需與 SD-JLCL900  的電流采樣輸入接口一一對應。

3、 交流電壓、直流電壓容易產生干擾，走線要分別走線，不能與其他數據線混在一起。

4、 接通之前，還是有必要仔細確認接線，以防止危險。

5、 485A 與監控主機 485A 連接，485B 與監控主機 485B 連接。

6、 電流采樣的電流互感器二次接線時需保證在斷電情況下進行，且上電過程中不允許斷線。

7、 若一次電流互感器選擇 CT 變比為 50:5 以下時，SD-JLCL900  的測量精度會有所降低。故，建議 CT變比使用 50:5 及以上，此時，即使測量較小電流時，亦不會影響測量精度。

8、 SD-JLCL900 模塊用于測量三相四線制電流電壓信號，亦可用于測量單相電源接線的情況，此時電壓需注意將零線接上。
