第一章  概述

一、前言

我司開發的SD-ZLJC/64模塊充分考慮到了電力系統應用的多樣性，其數據采集單元采用了模塊化設計思想，CPU處理單元采用高速運算芯片STM32F105系列，保證支路檢測狀態的快速性和準確性。

二、模塊主要特點

SD-ZLJC/64模塊負責采集64路開關量輸入，內部通訊為CAN通訊，并通過RS485接口將數據上傳到監控主機。SD-ZLJC/64主要功能如下：

? 內部CAN通訊，對外RS485通訊。

? 64路開關量輸入狀態檢測。

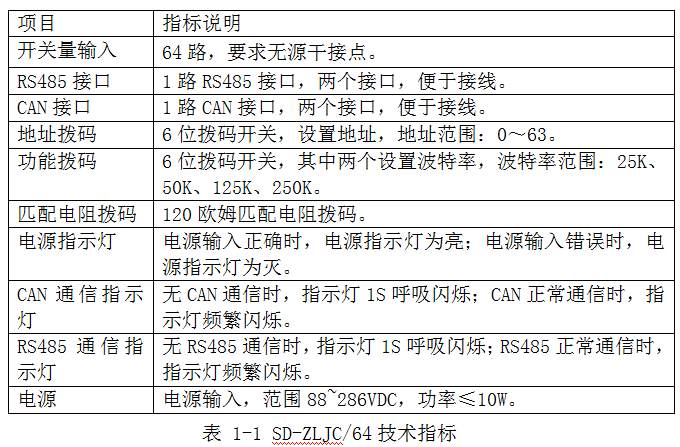

三、技術指標

第二章  模塊構成及功能說明

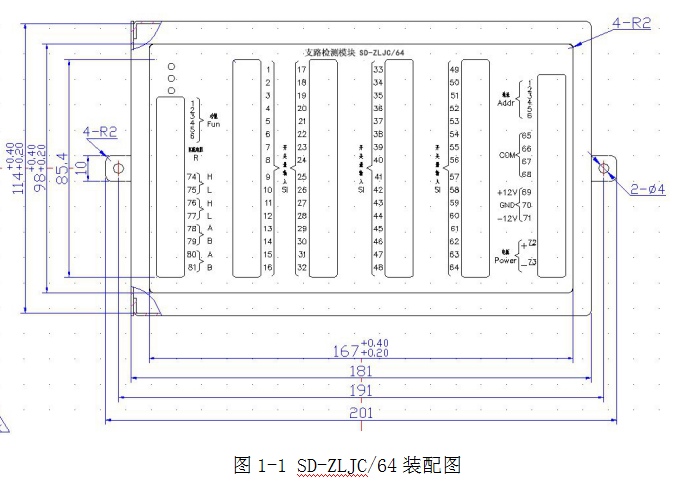

一、模塊外觀、外形尺寸及模塊開孔圖

注：尺寸：202*116*62.5mm 重量：1Kg

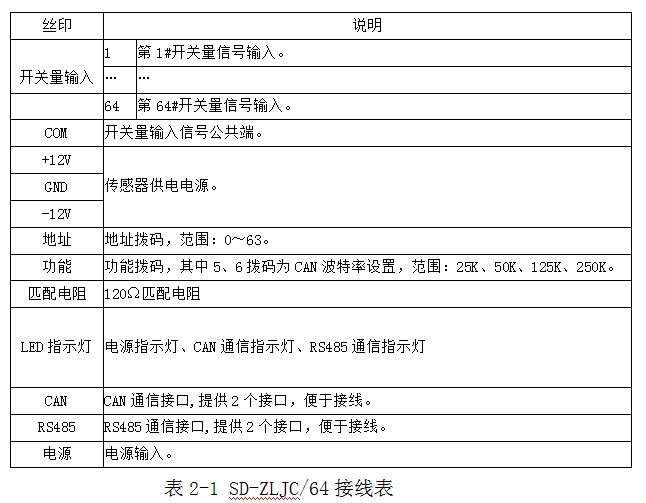

二、使用說明與接線表

2.1、絲印圖說明

2.2開關量輸入檢測

SD-ZLJC/64開關量輸入檢測使用AD采樣檢測技術。開關量輸入節點要為無源節點。SD-ZLJC/64標示有“開關量輸入”的接線端子為開關量輸入，標示有“COM”的接線端子為開關量輸入的公共端。

第三章  環境要求及注意事項

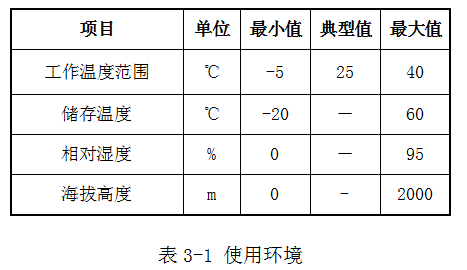

一、使用環境

二、注意事項

1、盡管在設計時采取了防信號誤接措施，但是在接通之前，還是有必要仔細確認接線，以防止危險。

2、CAN通信為SD-ZLJC/64模塊的內部通信，RS485通信為SD-ZLJC/64模塊的對外通信。
